一、市场痛点

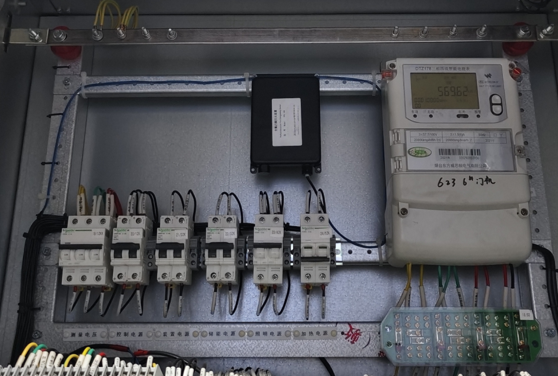

电表箱通常位于楼道或楼道口，一旦起火，烟雾会迅速蔓延，影响人员逃生‌，危害生命财产安全。一般造成电表箱火灾的主要原因如下：

‌用电超负荷：随着大功率电器在日常生活中的广泛使用，电表箱的负荷不断增加。如果用电量超出电表箱的承载能力，电线会过热，导致绝缘外皮烧焦，从而引发火灾‌。

‌电气线路老化：电表箱内的电气线路在使用过程中会逐渐老化，特别是在潮湿季节或用电量超出负荷时，电线过热问题更为突出，容易引发火灾‌。

‌安装不当和私自接线：如果电表箱的安装不规范或有人私自接线，会增加电路的负担，导致接触不良、短路等问题，从而引发火灾‌。

‌周围堆放易燃物品：在电表箱周围堆放杂物、旧家具等易燃物品，也会增加火灾的风险‌。

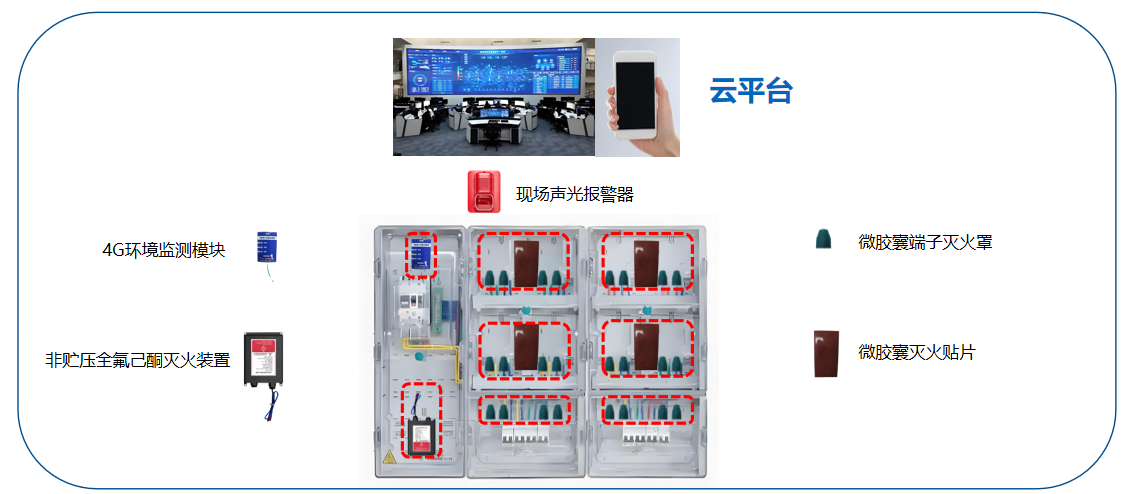

二、系统概述电表箱监测自动灭火系统由灭火监测模块、灭火装置、声光报警器和云平台组成。该系统能够对电表箱内的温度、烟温和湿度等数据进行实时监测、采集和自动灭火，并将数据上传至远端管理平台。

当电表箱内的温度（暂定60℃）、烟雾（暂定1800ppm）数据达到设定阈值时，监测模块能够输出电信号给灭火装置，启动灭火装置进行自动灭火。同时能够联动电表箱旁边的声光报警器，发出强烈的声光信号，提醒周边人员请勿靠近或迅速逃离。

云平台在收到报警信号后通过PC端监测大屏提醒值班运维人员，或直接通过电话、短信和微信等方式，将报警信息发送至维护人员进行及时干预。

该系统还可与智能断路器联动，在发生报警信号时，实现电表箱内断路器分闸。

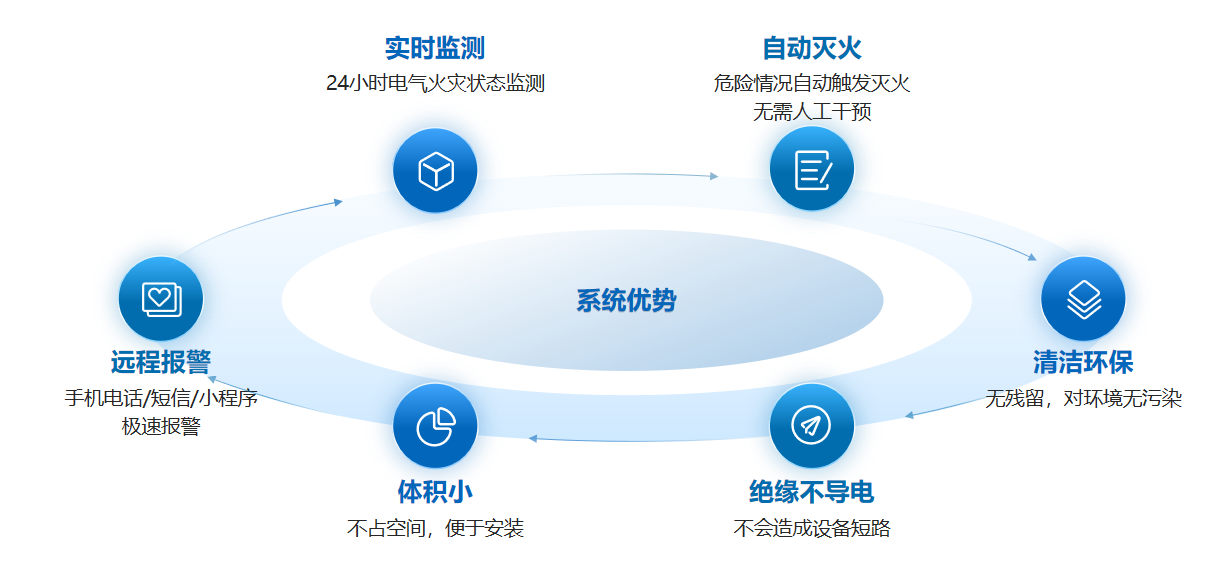

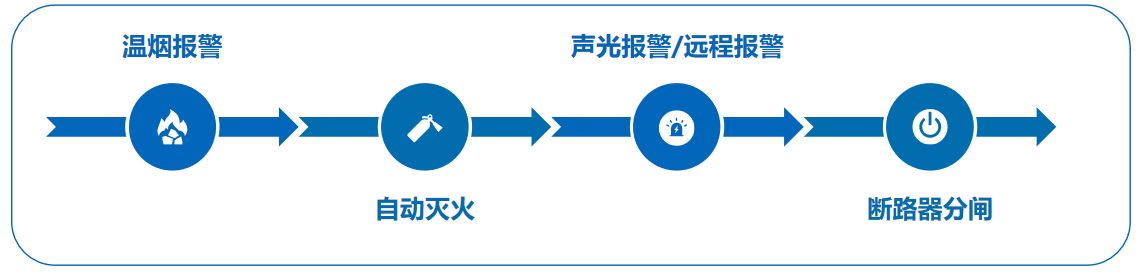

三、系统优势

四、系统部件

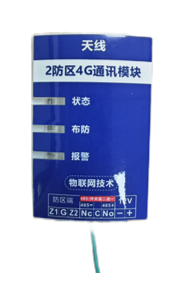

1、灭火监测装置

监测模块为4G温烟复合探测器，能够实时对电表箱内的温度、烟雾和湿度数据采集。体积只有手机一半大小，背胶、磁铁安装或导轨安装，220V供电，安装方便。在温度、烟雾同时达到报警时，能够自动启动联动的灭火装置。

2、灭火装置

本方案为实现电表箱火灾的完全抑制，同时采用三种灭火装置形态，分别是非贮压式全氟己酮灭火装置、全氟己酮微胶囊灭火贴片、全氟己酮微胶囊灭火罩。

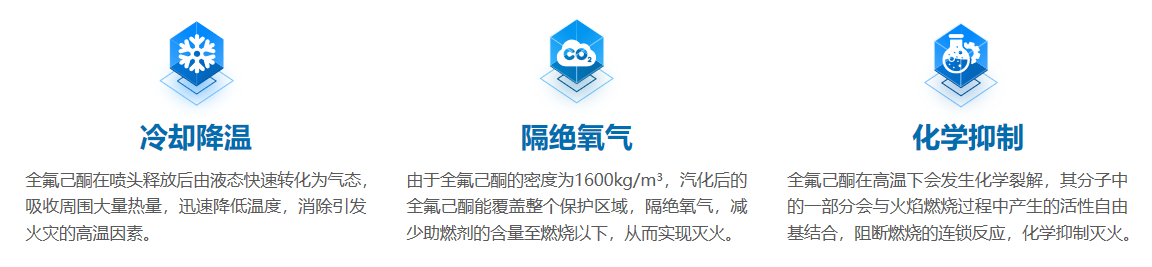

全氟己酮灭火剂是一种创新的环保型灭火剂，无色、无毒，具有49.2℃的沸点和-108℃的凝固点。其绝缘性能极高，介电强度超过110kv，在常温下为液态，这大大提升了储存、运输和使用的便利性，且不会对人体造成冻伤风险。在喷出后，全氟己酮迅速转变为气态，挥发后无残留，对人体无害，对臭氧层耗损潜能值为0，温室效应为1，大气中存活寿命仅为0.014年（5天）。全氟己酮灭火剂的灭火机制主要包括冷却降温、隔绝氧气和化学抑制三个方面：

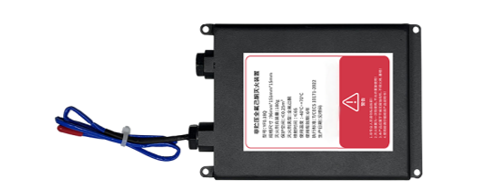

非贮压式全氟己酮自动灭火装置

非贮压是全氟己酮灭火装置，无压储存，免费维护。装置采用一体化、小型化、灵活化设计，既可单套使用，也可实现模块化组装。装置安装于电表箱总开关舱体内，采用全淹没灭火，更接近火源，灭火效率更高。与灭火监测模块联动，电信号自动触发。同时灭火装置保留热敏启动方式，在遇到明火或温度到达170°时自动触发灭火。

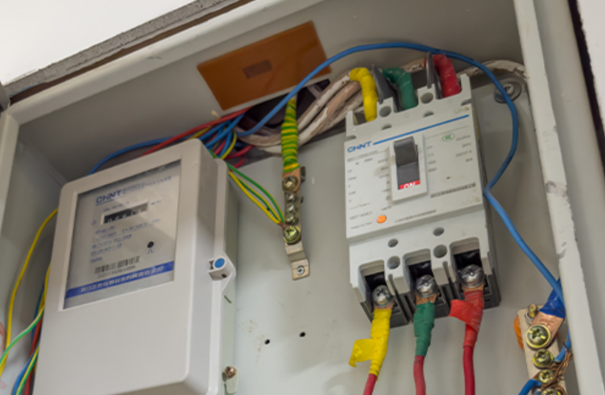

全氟己酮微胶囊灭火贴片

该贴片专为小空间电气火灾设计，安装（背胶粘贴）在每个独立电表仓顶部，当温度达到140°时自动释放灭火剂，实现对电气火灾的早期抑制，控制火情的蔓延。

易于安装，无需维护，故障率为0%。能够完全保护火灾盲点，能作用于密闭狭小空间。通过ROHS认证，安全环保，不释放腐蚀性、对人体和有害气体。

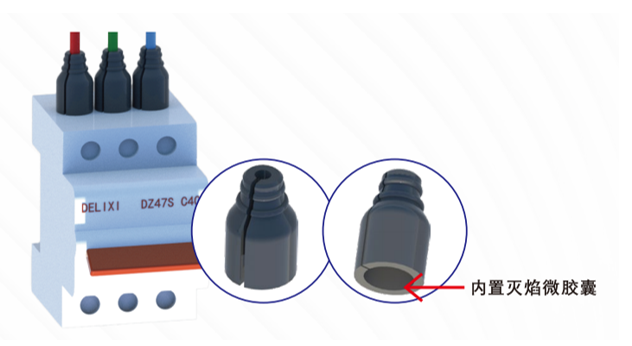

全氟己酮微胶囊灭火罩

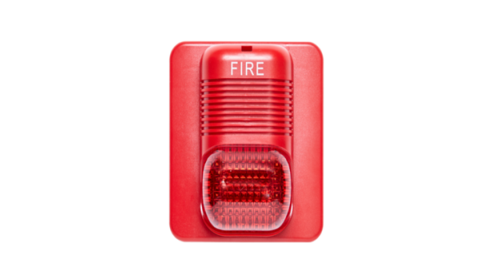

3、声光报警器

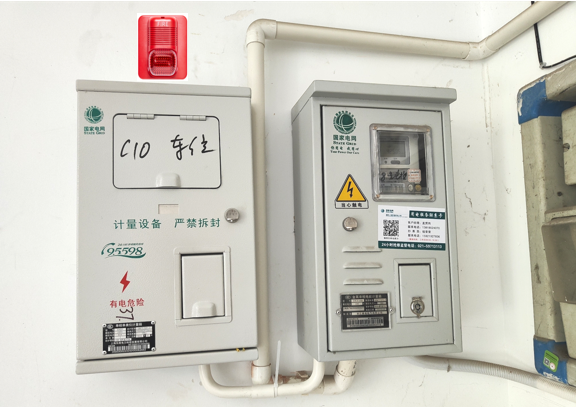

声光报警器安装在电表箱旁，当灭火监测模块监测到火情，温度烟雾同时报警时，触发联动的声光报警器开始工作，提醒居民请勿靠近。

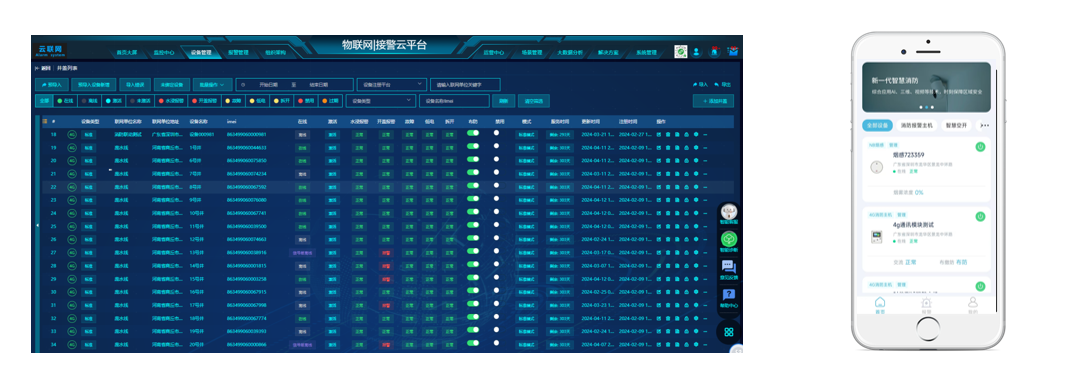

4、系统平台

云平台是自动灭火系统的“中枢大脑”，通过云平台管理人员可在网页和手机小程序端实现对所有防区内的灭火监测模块和灭火装置进行全面监测和管理，实时接收报警信息。
