一、市场背景

由于电能应用的广泛性，电气安全也具有广泛性，不论生产领域，还是生活领域，都离不开电，都会遇到各种不同的电气安全问题。在所有的电气安全问题中，电气火灾是最易发生的事故。

工业园、写字楼、住宅小区、煤矿厂区、制造工厂等场所中，配电室、配电柜是必不可少的部分，能够确保企业、居民的日常工作、生活的电力能源供应。但对于配电柜电路过载、短路、线路老化等可能出现的火灾，传统的运维模式一般采用无人值班、定期巡视、记录的制度，对于配电柜突发的异常、潜在的风险不能及时防范、控制。

为解决这类问题，当今很多配电房通过使用配电柜智能无线电气自动灭火系统，来构建智能、自动的运维模式，有效避免电力系统、运行环境的火灾故障，保证配电柜的安全运行，避免因火灾造成的人员和物质损失。

一、系统概述

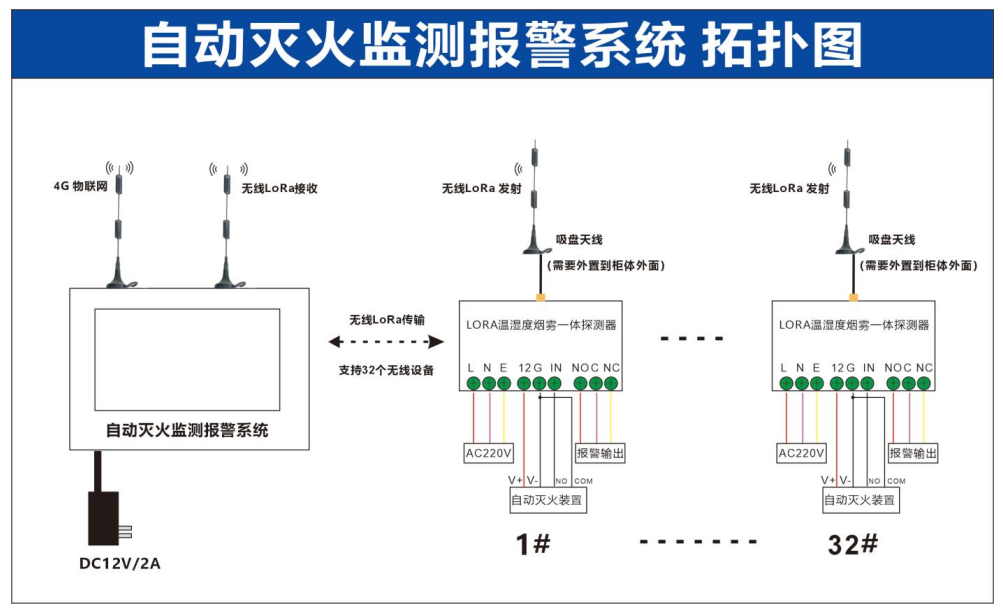

智能无线电气自动灭火系统是专为电气小空间安全防护的智能化设备。整套系统由物联网云平台、控制主机、云采集控制器和小型气体灭火装置组成，实现对柜内环境温度、烟雾和湿度实时探测和采集，并能够在危险情况下实现自动灭火和报警。

云采集控制器能够及时的把柜体内的环境烟雾、温度、湿度和自动灭火装置的状态等数据实时采集，通过高精度处理器运算后经LoRa无线方式传送到集中控制主机，以及远端信息中心，且当温度和烟雾达到设定的报警值时，探测控制器可自动启动外接灭火装置，达到自动灭焰灭火的效果。

控制主机控制主机安装在配电房显眼的集中控制的位置，控制主机带工业可触摸屏，界面显示数据带有安装位置、环境湿度及温度、烟雾监测、预警和报警、自动灭火装置状态、手机远程报警、告警解除、告警日志及信息推送等。同时，主机带有RS232或者485接口，可实时向后台主机或监控中心传输数据。

云平台与现场控制主机实时通讯获取数据，监控所有安装自动灭火系统的场所的温度、湿度、烟雾、灭火装置状态，温度过高时提前通过手机、短信、微信等方式报警提示，当自动灭火装置产生动作后，及时向值班人员报警，指示具体的位置，以及自动灭火装置的维护，更换提醒。

系统价值

1、有助于节约运维资源，人力、物力资源，不用每个配电室都人工值班。

2、避免在巡检配电室时，因气体泄漏、设备漏电等情况引发的伤亡。

3、实现自动化巡检效果，设备、环境、安全等内容可实时监测。

4、自动统计数据，有实时、历史、报警等类型的报表信息，支持导出。

一、系统组成

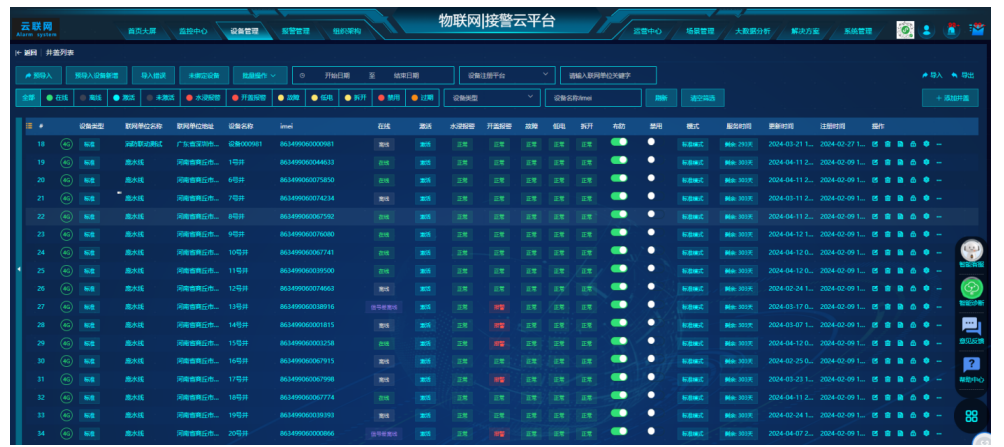

2.1 云平台

1) 软件架构：Web网页版，免下载，免安装

2) 登入方式：手机号注册登入

3) 管理权限：多级别可分配

4) 报警状态：图文并茂

5) 联网方式：NB/IP/4G（取决于终端设备/探测器）

6) 防区容量：无限制

7) 通知方式：小程序、短信、电话、PC软件均可选择开通与否

8) 电话和短信数量：10个/天/设备(同行很多是不包括电话和短信在内)

9) 软件布防/撤防控制：支持

10) 序列号导入：支持

11) 报警记录导出：支持

12) 报警地图：支持

13) 信号电量侦测：支持

14) 二次开发对接：支持

15) 微信公众号和小程序定制开发：支持

16) PC端软件定制开发：支持

该控制主机可接警管理的终端设备类型还有：IP/4G总线主机、分线主机、智慧消防主机、4G声光、4G物联网模块、4G井盖、NB门磁、烟感、燃气、紧急按钮、IP紧急报警按钮、校园一键报警主机、4G紧急报警按钮等多种终端设备，一站式接警管理和服务，并且可以实现设备和设备之间的联动报警应用和服务。

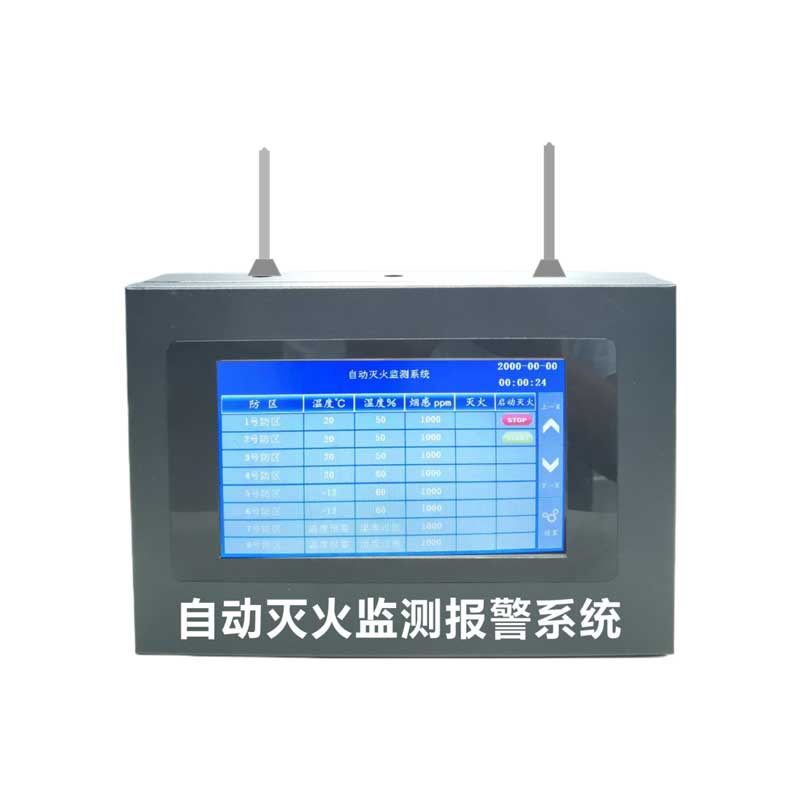

云联网报警主机

本报警系统采用7寸触摸彩屏，内嵌性能强大的 CPU 主控，具有好操作性，是一款高端

的云联网无线火灾监测报警主机，性能稳定可靠。主机设有 64 个无线防区，120 个总线防区，可无线连接温湿度烟雾一体探测器、自动启动灭火装置。探测器探到警情时，主机上显示报警防区，现场发出高分贝的报警声，同时可发短信和拨打用户预设的电话通知用户。广泛应用于家庭，工厂，学校，商铺，电站，高速公路，小区等需要防护的地方，全方位保障电力系统监测及财产安全。

消防报警主机菜单式设置，编程更加简单、防区名称可电脑软件/服务器平台软件自定义编辑修改，且主机支持语音播报功能，也可以扩展4G通讯模块进行联网，上传云平台接警管理软件，支持手机小程序APP接警管理，也支持电话和短信报警通知，可扩展无线LORA通讯模块，通过配套的LORA无线信号中继转发器，可以轻松实现无线1-3公里的组网，全程免布线，安装施工成本大大降低，稳定性也可以通过增加LORA转发器实现信号稳定增强。

2.2.1产品特点：

1) 支持1路485总线通讯，100个总线防区。100无线防区,可无线连接门磁，烟雾探测器，温湿度探测器，紧急报警按钮等配件，实现多种无线报警应用。

2) 持防区名称自定义修改。

3) 支持无线联动声光报警器，满足不方便布线的声光报警联动用。

4) 可显示128条布撤防记录和128条报警记录，精确显示出报警的时间及防区号。

5) 支持232串口和微信小程序修改防区名称，且可现场语音播报修改后的个性防区名称。

6) 可以作为4G物联网接警主机，可4G接收前端的4G温湿度，4G烟感，4G按钮探测器等设备的信号，实现4G无线联动和接警管理。

7) 支持1路报警输出，可接警号。

8) 支持扩展联动模块，可实现弱电24V和强电220V智能联动灯光、风机、警号等，联动时间可调。

9) 支持电池自动充电和放电及保护技术，确保后备电池使用寿命长达2年以上。

10) 支持遥控布防/撤防，微信小程序布撤防，按键布防，撤防。

11) 支持上传云平台软件进行集中控制和管理，支持小程序修改设备名称和微信报警推送功能。

12) 支持备用电池自动充放电和过流保护功能，避免电池过渡充电损坏备用电池。

13) 支持扩展自动灭火探测器，支持手动触发和自动触发灭火功能。

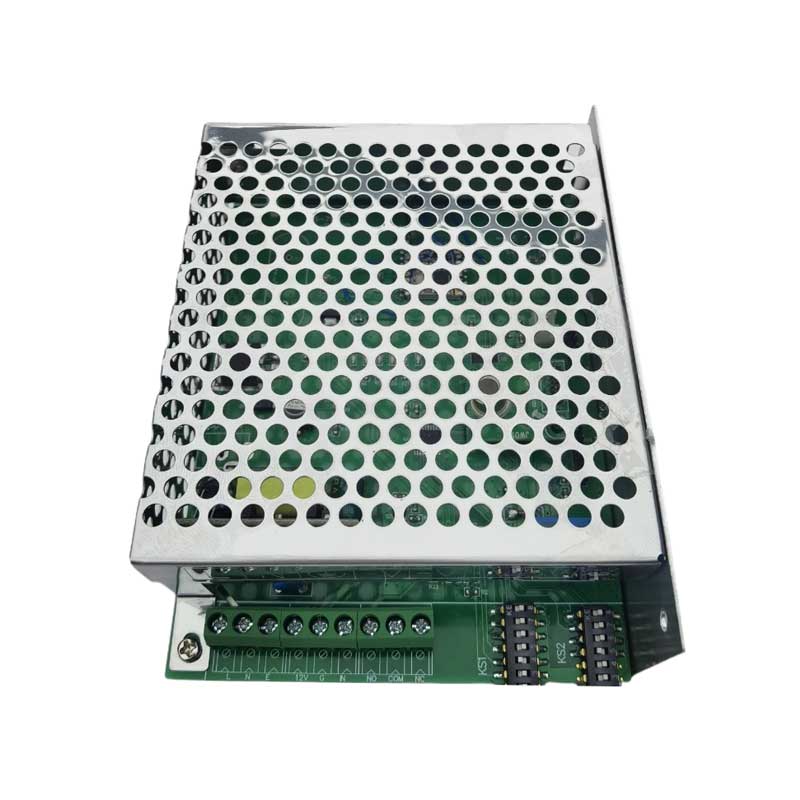

2.3云采集控制器

云采集控制器是一款多功能，复合型探测器，集成了环境温度监测、湿度监测、烟雾浓度监测，同时具备支持启动自动灭火装置的自动灭火功能，监测灭火装置是否启动成功等功能，采用无线LoRa通讯方式，无线传输，采用吸盘天线设计，无线信号更稳定传输，可配合无线自动灭火报警系统实现数据双向通讯，实时传输。

供电采用AC220V供电（接线端子），内置高容量电容，即使设备断电，仍可以保持180S秒内将将设备断电的信号发射出去。监测智能电气自动灭装置使用情况，当智能电气自动灭火装置进行灭火时，系统通过无线模式向主机发出报警信息，进而通过短信通知管理人员。监测柜内温度湿度和烟雾情况，柜内环境达到预警值时，主机发出报警信息。可扩展：监测剩余电流，异常温开电弧故障、过电流、过电压。产品具备失电报警记忆功能，失电后 180 秒内也可向主机发送报警和状态信息。

2.3.1产品特点

1) 超低功耗及独特风道设计，防止电路升温；

2) 采用瑞士原装进口二代原装探头，测量更精确，响应更快；

3) LCD大屏显示设计，大方美观；

4) 支持1路自动灭火，1路灭火探测器状态检测；

5) 支持1路继电器输入；

6) 支持1路12V电源输出；

7) 温度、烟雾可调，温度或烟雾超标自动报警；

8) 自带地址编码功能；

2.3.2产品参数

1) 额定电压：220V；

2) 测量范围：温度：-40℃~120℃  湿度：0-100%rn；

3) 测量精度：温度：±0.3℃ 分辨率0.1℃   湿度：±3%rn 分辨率1rn；

4) 通讯方式：RS485总线、无线loRa、无线4G等多种版本；

5) 平均功耗：<1W；

6) 探针方式：内置；

7) 报警方式：温度/湿度超标报警；

8) 重量：0.25Kg；

9) 产品尺寸：130*98*40mm（不含卡扣厚度）；

10) 安装方式：导轨安装；

2.5 电气自动灭火装置

自动灭火系统可外接热气溶胶自动灭火装置和全氟己酮自动灭火装置两种不同灭火剂的灭火装置，实现对电力柜内的火灾进行抑制。

热气溶胶灭火装置和全氟己酮灭火装置都是适用于小空间的自动灭火产品，同样具有体积小，无压储存，无需铺设管网和维护、灭火高效、迅速、无毒无害、安全可靠、绿色环保等特点，适用于通讯机房、电池舱、发动机舱、电池箱等相对封闭场所。

一般灭火剂的灭火机理主要有隔离法、窒息法、冷却法、化学抑制法，不同的灭火剂具有不同的灭火机理。热气溶胶灭火装置主要依靠产生大量烟雾气体实现对火源和氧气的隔离和窒息来灭火；而全氟己酮灭火装置主要依靠气化时吸热降温冷却的方式实现灭火。

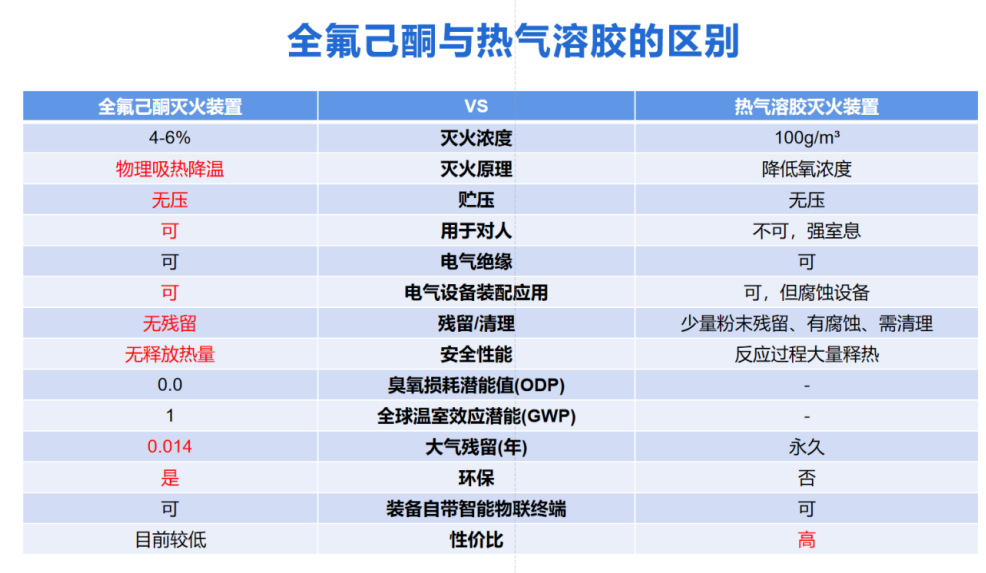

通过以上对比表可以发现，热气溶灭火装置在动作时温度较高，不利于降温灭火，烟雾较大，容易形成窒息，不适用于有人的环境，而且热气溶胶灭火装置有一定的残留，不够环保。全氟己酮灭火装置能够快速吸热降温，绝缘不导电，而且不会又任何残留，更叫环保洁净。

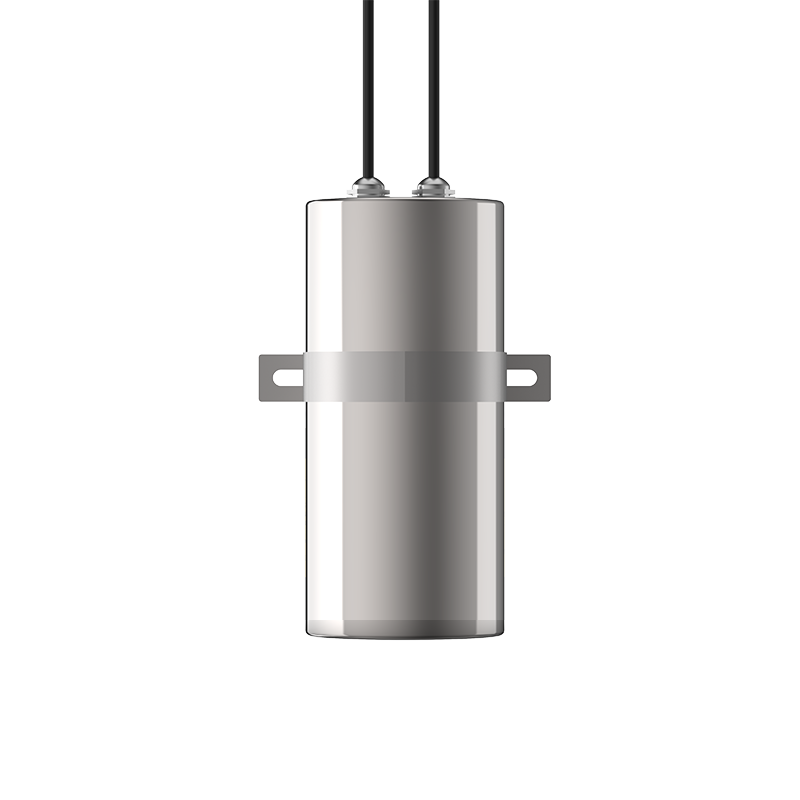

（热气溶胶自动灭火装置）

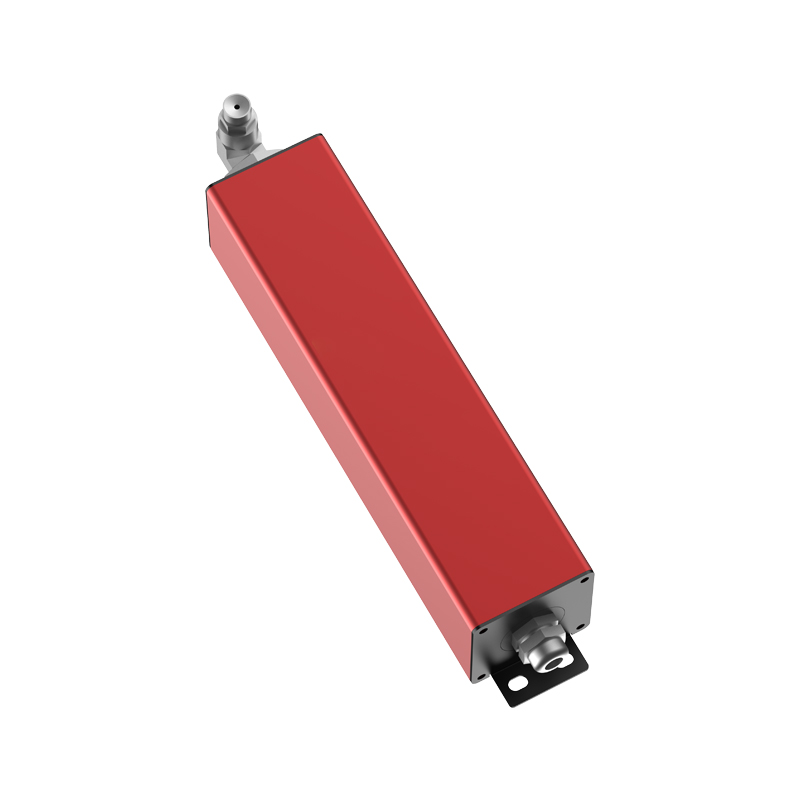

（全氟己酮自动灭火装置）

一、执行标准

GB/T5907-1986《消防基本术语第一部分》

GB13495-1992《消防安全标志》

GB/T14107-1993《消防基本术语第二部分》

GB16282-1996《火灾报警系统通用技术条件》

GB12978-2003《消防电子产品检验规则》

GB14287.1-2005《电气火灾监控系统第1 部分：电气火灾监控设备》

GB14287.3-2005《电气火灾监控系统第3 部分：测温式电气火灾监控探测器》

GB16838-2005《消防电子产品环境试验方法及严酷等级》

GB4717-2005《火灾报警控制器》

GB/T4718-2006《火灾报警设备专业术语》

GB22134-2008《火灾自动报警系统组件兼容性要求》

XF499.1-2010《热气溶胶灭火装置》

T/CECS10171-2022《预制式全氟己酮灭火装置》
