一、概述

配电室是电气火灾的高发区，其原因主要存在以下几个方面：

1）电气线路复杂：多回路、多层级布线，设备密集，故障定位困难。

2）电压等级高：高压（10kV及以上）与低压设备混杂，电弧、短路释放能量大。

3）火灾后果严重：高温、电弧可引发连锁反应，导致设备损毁、停电事故甚至人员伤亡。

针对以上问题，应在电气设备可能出现故障的前期进行判断和预警，比如监测到电流过高、剩余电流异常、线缆温度过高等。对于一些突发的配电柜火灾，人员不能及时处理，并且情况较为危险时，也无法进行人为干预，将造成较大损失。因此，应在极端情况下可以实现自动灭火，从根本上预防和抑制电气火灾的发生。

基于以上分析，针对配电间，实施动环监测+自动灭火系统方案。通过在每个配电柜内分别安装电气火灾监控系统，监测电流、剩余电流和线缆温度（接触式测温），对柜内主要回路进行实时监测，更早发现异常，杜绝电气火灾发生。通过在每个配电柜内安装智能灭火控制器和全氟己酮自动灭火装置，实时监测配电柜内的温度和烟雾数据，可在极端情况下实现自动灭火，将火灾控制在单个柜体内，减少对其他配电柜的影响。

二、配电室动环监控自动灭火系统方案

本系统集环境监测、设备运行状态监控与智能自动灭火于一体，实现对配电房的全方位安全防护。通过智能化监测与控制，可有效预防和抑制电气火灾发生，确保配电设施安全稳定运行，为现代化配电管理提供可靠保障。系统主要由以下核心功能模块和部件组成：

（1）智能环境监测系统：集成烟雾探测、温湿度监测多维度环境感知；实现早期火灾预警；实时采集配电柜内温度、烟雾和湿度数据；

（2）设备运行状态监控：对线缆电流、温度、剩余电流等关键指标持续跟踪；

（3）智能灭火控制系统：当监测参数达到预设阈值时，系统自动启动灭火装置；支持温度、烟雾异常提前预警，灭火动作即时报警，多重预警机制；

（4）云端管理平台：实时数据交互：与现场控制主机保持实时通讯，确保数据及时性；智能预警推送：通过手机APP、短信、微信等多渠道发送预警信息；运维管理功能：提供设备维护提醒、故障定位等智能化服务；

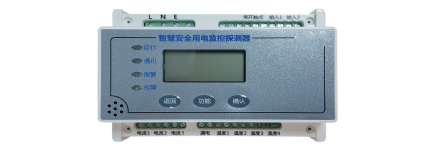

智慧安全用电监控探测器

组合式电气火灾监控探测器采用段式液晶屏显示，集实时检测3路电流信号/1路漏电信号/4路温度信号功能、声光报警功能、通讯功能于一体的电气火灾探测器。4G独立通讯，工作稳定可靠，应用方式灵活。探测器内置高性能CPU，采用智能算法和看门狗技术。具备在线自检测和校正功能，可以精确测量探测器电流和剩余电流值，并对一定范围内的异常进行自校正。探测器兼容导轨和壁挂式安装。

探测器通过按键或设置电流、剩余电流报警值和温度报警值，剩余电流报警设置值有效范围从200mA到999mA，温度报警设置值有效范围从45℃到140℃。

（1）具有11个不同功能的通道，包括漏电流、电流、温度、输入、输出通道；

（2）段式液晶实时显示通道数据及状态；

（3）采用无线通讯方式，安装简便；

（4）具备声光报警功能并能及时上传报警信息；

（5）具备输入输出功能，常开常闭均可远程配置，可实现远程联动；

（6）可通过平台查看实时数据、历史数据、事件信息，可远程配置通道阈值、远程消声复位；

（7）具备远程固件升级功能，实现仅需一次现场安装，后续功能升级及调试均不需要奔赴现场（软件版本01版-08版均不支持此功能）；

（8）指示灯：

运行灯：绿色，正常时运行灯闪亮；

通讯等：绿色，通讯时闪亮；

报警灯：红色，正常时熄灭，报警时闪亮；

故障灯：黄色，正常时熄灭，探测器故障时闪亮。

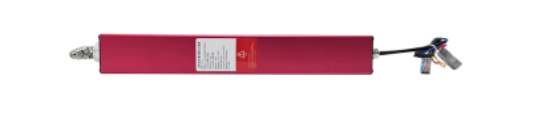

非贮压式全氟己酮灭火装置

全氟己酮灭火装置是一种无毒无味且具有绝缘性，在常温下为液态，无压力存储，使用有效期为6年，灭火装置在动作后，全氟己酮迅速转变为气态，挥发后无残留，对人体无害，且对电柜内电器元件无二次损害。

（1）产品型号：YF1.0Q；

（2）药剂类型：全氟己酮；

（3）药剂填充量：1000g；

（4）喷头：广角；

（5）喷头方向：向前；

（6）启动方式：电引发生器（电启动）或热启动 线长按需定制；

（7）保护范围：≤1.5m³；

（8）喷射时间：≤8s；

（9）信号反馈：开关量信号反馈(常开与常闭可选)线长按需定制；

（10）工作温度：-20℃~55℃；

（11）相对湿度：95％，不结露；

（12）外形尺寸：L450mm*W60mm*H70(±1mm）不含线长；

（13）执行标准：《预制式全氟己酮灭火装置》T/CECS 1071-2022；

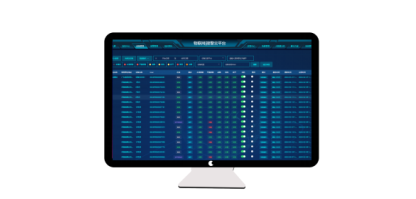

系统云平台

物联网云平台可监测安装在每个配电房及配电柜设备的动态，并查看每台设备的实时数值，当某台设备发生报警时，云平台会收到报警提醒，并以电话、短信、微信等方式通知运维人员，从而降低火灾事故发生所带来的损失，最大限度捍卫生命和财产安全。

（1）软件架构：Web网页版和小程序，免下载，免安装；

（2）登入方式：手机号注册登入；

（3）管理权限：多级别可分配；

（4）报警状态：图文并茂；

（5）联网方式：NB/IP/4G（取决于终端设备/探测器）；

（6）防区容量：无限制；

（7）通知方式：小程序、短信、电话、PC软件均可选择开通与否；

（8）电话和短信数量：10个/天/设备；

（9）支持软件布防/撤防控制；

（10）支持序列号导入；

（11）支持报警记录导出；

（12）支持报警地图；

（13）支持信号电量侦测；

（14）支持二次开发对接持；

（15）支持微信公众号和小程序定制开发；

（16）支持PC端软件定制开发；

（17）支持现场视频监控；
