1. 系统介绍

针对CT室采用极早期吸入式探测器，极早期火灾探测的方法是利用空气中带电的离子作为凝结核，将其雾化形成云态，如果存在大量带电的热释离子（物质受过热而大量释放），这种雾化物成云了的产物在经过分析后，依据设定值而准确判断是否发出警报。

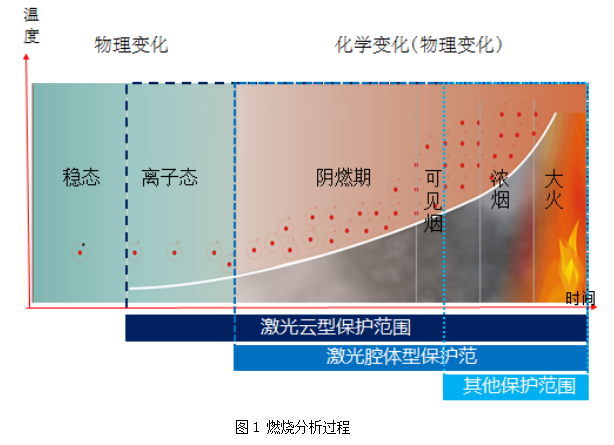

可探测燃烧初期物理变化情况，在物体过热的时候即可探知其释放的大量的热释离子，同时能准确区分灰尘和热释离子，有效准确地探知极早期的燃烧，并有效的防止了误报的发生，让每次探测都可知可靠。

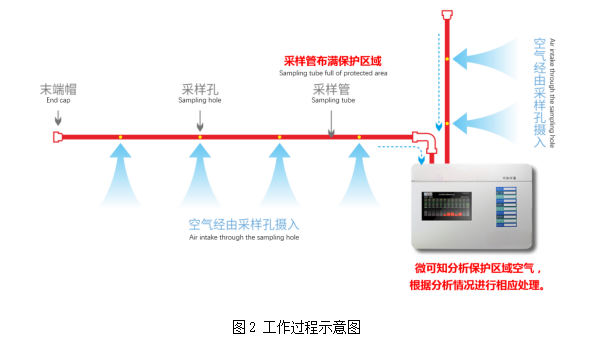

极早期吸气式感烟火灾探测系统工作过程如下图：

2. 系统优势

（1）高灵敏度运行；

能在火灾第一阶段(极早期阶段,烟未产生前)探知物质过热大量释放的热释离子，发出报警，争取最长的反应时间，将生命及财物损失降到最低点。

（2）高灵敏度运行并且不误报；

探测器因其采用独特的探测原理而只对真正的热释离子有反应，并不受灰尘、雾气、或高温湿度的变化影响而造成误报，所以可以在最高灵敏度下运行，提供最高等级的保障。

（3）环境适应性强；

所探测的热释粒子, 其体积小(直径约为0.002微米)，质量轻, 数量大，故很容易被早期热流带到接近天花板高层位置, 加上系统主动吸气探测的特点, 使得热释微粒子很容易被采样管捕捉到。另外，根据空调回风系统的分布，可以在回风口出布置采样点，因而可以减少过程中高气流对空气采集带来的影响。因此，可轻松适用于高大空间和强气流场所。

（4）安装，维护简便；

主机挂墙安装在1.5米的高度，只需要把采样管网固定在被保护区域内即可，无需太多复杂的工序。此外，在后期的维护中，只需要对探测主机更换过滤网，对采样管网靠近主机处的管道吹洗组件进行吹气即可，无需大量现场繁琐的作业。

2. 方案实施

（1）主机安装

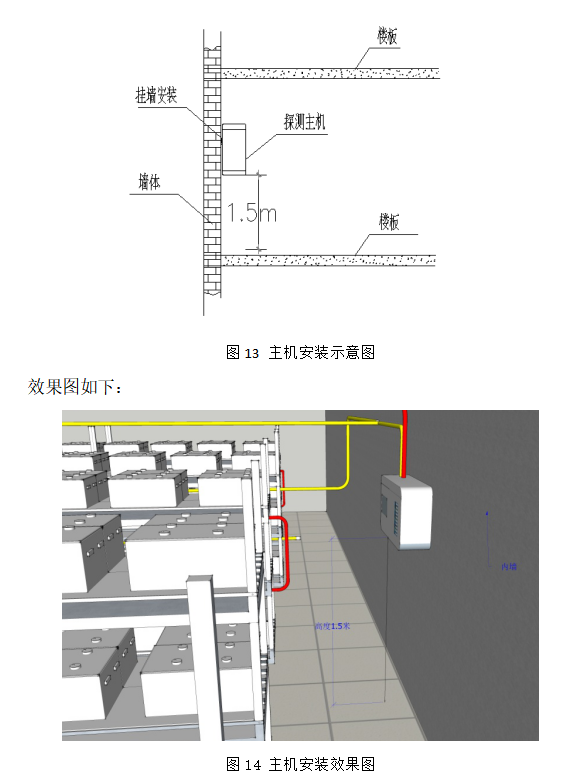

探测主机采用挂墙安装，安装高度推荐为离地1.5米，如下图所示：

（2）管道布放

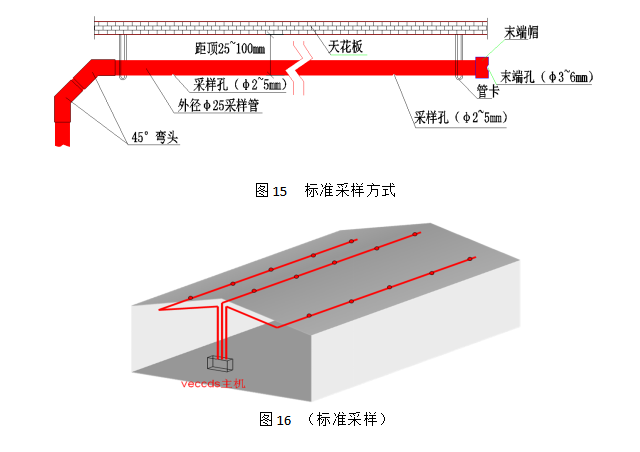

探测系统采样管网一般选用阻燃PVC管（内径21mm，外径25mm），对于一般应用场所，采样管网的布置优先选择采用标准采样方式。标准采样是一种最基本、使用最广泛的采样方法，在采样管上开直径2~5mm的采样孔（一般孔距4米），在末端开直径3~6mm的末端孔即可，如下图。

（3）采样管开孔

采样开孔孔径推荐为2mm，末端孔开孔孔径推荐为3mm，孔距根据管道安装高度不同可选择范围为1~8M，采样孔朝下，应避免采样孔附近有遮挡物，影响采样空气。

（4）电源

探测主机采用24V直流供电，可由配电室直接取U电，也可以选用专用电源。专用电源将220V交流输入转换为24V直流电给负载提供稳定、可靠的供电保障。。专用电源可在断电后继续供电，确保停电后探测主机正常工作，AC220V输入由客户提供。

（5）后台

探测主机配备485通讯接口，可以自成网络。同时，探测主机具有8对常开干接点输出，可通过监控模块把警报和故障信号反馈给消防主机。本系统自称网络的同时建议通过干接点接入到火灾报警主机内，实现消防系统信号的统一管理。
