一、产品概述

热气溶胶灭火装置， 是我司自主研发的一种新型S型热气溶胶灭火装置，  具有超高灭火效能。  装置安全可靠，经济适用。是一种在消防领域具有突破性的专利产品。

该装置有体积小巧、无压存储、无需铺设管网和维护等使用方便性；同时具备灭火高效、迅速、无毒无害、安全可靠、绿色环保等特点， 特别适用于移动式柴油发电机组、电缆竖井、大型工程机械发动机舱等相对封闭条件场所。

二、 灭火原理

S型热气溶胶灭火装置的灭火原理主要体现在以下几个方面 ∶

一般灭火剂的灭火机理主要有隔离法、窒息法、冷却法、化学抑制法， 不同的灭火剂具有不同的灭火机理。

热气溶胶的灭火机理主要体现在两方面 ∶一方面是吸热、分解的降温作用，另一方面是气相、 固相的化学抑制作用，相互之间协同发挥。  除此之外气溶胶灭火剂产物中的气相成分， 也起到了一定的辅助作用。

（ 1） 吸热分解的降温灭火作用

热气溶胶灭火剂的降温作用主要依靠的是金属氧化物和碳酸盐的吸热 、分解。任何火灾在较短的时间内放出的热量是有限的， 如果在较短的时间内， 气溶胶中的固体颗粒能够吸收火源所放出的一部分热量， 那么火焰的温度就会下降， 辐射到燃烧表面和用于将已经气化的可燃烧分子， 裂解成自由基的热量就会减少， 燃烧反应就会得到一定程度的抑制。

（2）气相化学抑制作用

在热的作用下， 热气溶胶灭火剂分解的气化金属离子如Sr、K、Mg或失去电子的阳离子， 以蒸汽的形式存在。与燃烧中的活性基团H• 、•OH和O•发生多次链式反应， 下面以Sr为例 ∶

Sr+2•OH→Sr(OH)2         Sr+O•→ SrO    Sr(OH)2 +2H•→Sr+2H2O

如此反复， 燃烧中的活性基团被大量消耗， 浓度不断降低， 燃烧得以抑制。

（3）固相化学抑制作用

热气溶胶灭火剂中的固体微粒能够吸附链式反应中间体H•、

• OH和O•。  并且催化他们重新组成稳定的分子， 从而使燃

• 烧过程的分支链式反应中断， 以K为例如下 ∶

K2O(s)+2H(g)→2KOH(s) KOH(s)+OH(g)→ KO(s)+H2O(g)

K2O (s)+O (g)→2KO(s) KO(s)+H(g)→KOH

在上述的灭火作用中， 几种灭火机理相互作用， 协同发挥， 但是气体的传输和金属氧化物或碳酸盐的吸热降温作用都只是起到辅助效果， 主要的灭火效果还是气、固相的化学抑制作用。

三、 相关标准

1、XF 499.1-2010 《气溶胶灭火系统 第1部分 ∶热气溶胶灭火装置》

2、GB 50370 -2005 《气体灭火系统设计规范》

3、GB 50263 -2007 《气体灭火系统施工及验收规范》

4、GB 7258 -2017《机动车运行安全技术条件》

5、GB 34655 -2017《客车灭火装备配置要求》

6、JT/T 1240-2019《城市公共汽电车车辆专用安全设施技术要求》

7、   T -CSAE 88 -2018《小型电化学储能电站消防安全技术要求》

四、 技术参数

1 、产品型号规格∶

外形尺寸97*46*356（mm)    药剂量：300g

2、启动方式 ∶ 热启动（170℃±10℃） 电启动：DC12V

3、电启动安全电流：150mA/3min

4、QRR0.3G/S

5、喷放时间 ∶ ≤40s  ；

7 、使用温度 ∶-20℃～ +55℃(超高低温场所需要定制）

8、主氧化剂及其含量 ∶硝酸锶 45%～ 55%

9、热气溶胶发生剂量 ∶  300g±2g

10、灭火密度 ∶ 100g/ m3

11、喷口温度 ∶ ≤150℃（喷口5mm处）.

12、喷放后壳体表面温度 ∶ ≤150℃

13、安装方式：不干胶+强磁铁或安装螺栓安装

14、使用有效期 ∶4- 10年

15、执行标准 ∶xf499. 1 -2010

五、 开箱检验

1、 开箱检验： 根据《装箱单》 ，检查随机资料及零配件是否齐全， 如有问题， 请与供应商联系。

2、 检查内容： 检验报告、产品合格证等资料是否齐全。如果没有这些资料， 请勿擅自使用装置。并请尽快与供应商和我司联系。

六、产品示意图/安装要求

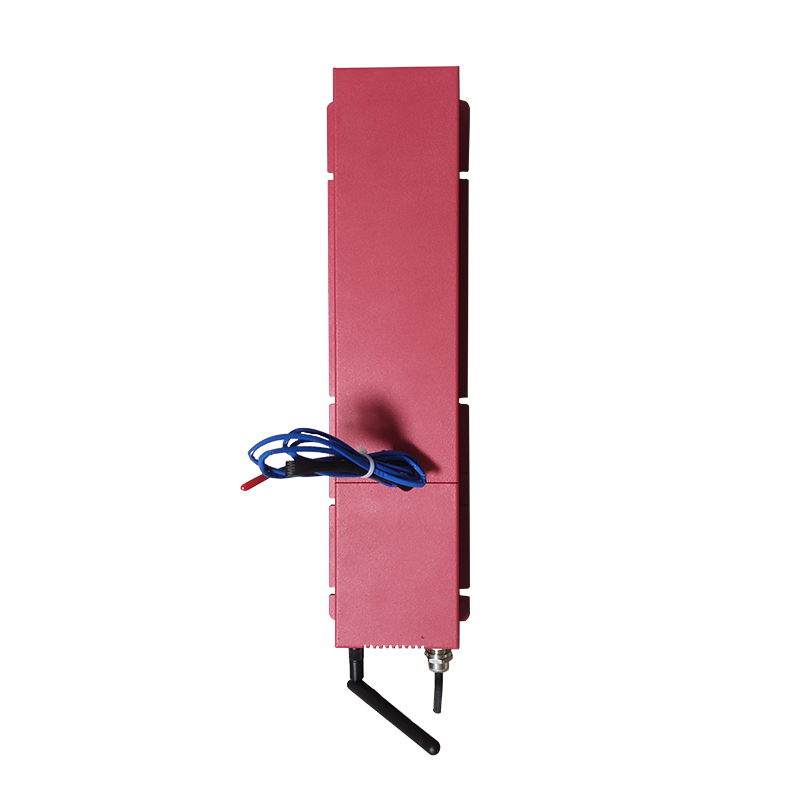

灭火装置示意图

3、 热气溶胶灭火装置安装要求：

灭火装置安装在密闭或半密闭空间内，安装位置中部或下部为佳。

1） 灭火装置上严禁覆盖其它任何物品。

2） 不宜安装在临近进风、排风口、门、窗及其它出口处。

3） 不宜安装在容易被雨淋、水浇、水淹处。

2、 使用场景 ∶

    热气溶胶灭火装置适用于小型空间的火灾防护， 当小型空间的体积大于单个灭火装置的体积时， 可以采用热引发器（热敏线） ，通过灭火装置的快插接头，进行串联，根据GB 50370 -2005《气体灭火系统设计规范》 3. 1. 14条规定，不宜超过10个。

0. 1 -0. 3系列热气溶胶灭火装置特别适用于中小型空间的火灾防护， 如移动式柴油发电机组、电缆竖井、ups和大型工程机械发动机舱的火灾防护。

七、使用和操作注意事项：（严格按照下述要求安装）

1、安装前需擦拭干净粘贴位置。 灭火装置可通过底部3M胶，安装于防护区中部或底部较平整位置 ，装置与启动线避免直接安装在高温表面或热源进/出风口位置。

2、灭火装置喷口正前方200 mm范围内严禁对着设备、 杂物及其他障碍物，电线电缆等，以确保灭火装置的灭火效能。

3. 本装置启动后，请及时与本公司联系采购新装置，确保安全。

4. 本装置最长有效期4-10年，超过有效期， 由使用单位与供应商联系。

5. 安装时要专业人员安装，做好静电防护，非专业人员请勿擅自安装与拆卸。

6. 喷放后，在壳体冷却前禁止触摸， 以防烫伤。

7. 本产品不得安装在超高温环境场所。

温馨提示：

1.本产品不得安装在高压柜与超高温场所；

2.本产品为灭初期火灾，发生火灾时及时拨打“119”

免责声明：

防护区设备要做好接地防护，需专业人员安装与维修且做好静电防护，以免因防护或操作不当造成静电、短路或误通电原因造成产品自动启动，因上述原因或安装不当造成产品自动启动本公司不负有任何责任。
