一、产品概述

1.1 产品基础信息

产品属性：可恢复式定温产品；即感温电缆不破损的情况下，感温电缆可重复使用；

报警温度：定温报警85℃；

测温方式：接触式测温；

每套监测距离：≤400米；

产品组成：信号处理器、感温电缆、终端盒三部分；

报警原理：当感温电缆受热时，NTC热敏特性材料电阻率发生变化，从而导致两根金属导体间阻值发生变化，信号处理器内置MCU判断此变化，当温度达到设定值时发出火灾报警信号；

报警信号输出：继电器（容量24V/2A）输出;

生产标准：国标GB16280-2014《线型感温火灾探测器》；

资质报告：消防产品检验报告，消防产品自愿性认证、IP66防护等级报告等；

主要功能：探测器用于物体、空间线型全域温度监测，具有响应高温及故障报警、输出报警信号的功能。

1.2关键部件介绍

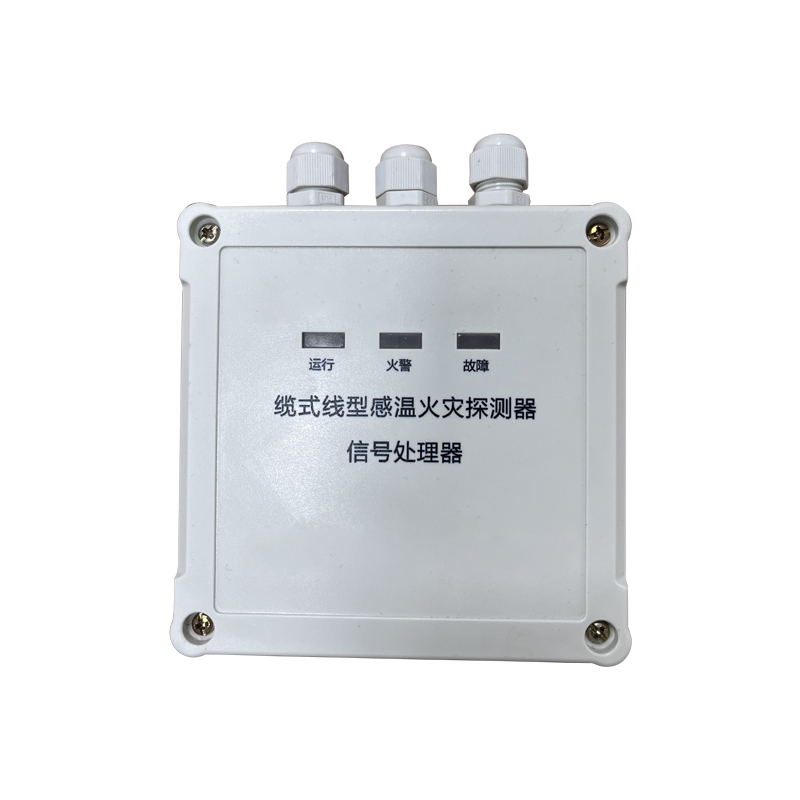

信号处理器：监测感温电缆阻值变化并与火灾报警控制器主机连接。信号处理器带有火警、故障继电器输出，既可以作为单独的一个回路也可通过输入模块与火灾报警控制器主机相连。

终端盒：接在感温电缆末端，主要功能是平衡感温电缆的信号状态。

感温电缆：温度监测的核心部件，具有高阻抗特性，2根金属导体外包覆的一种特殊的NTC（负温度系数）材料，信号处理器可以通过监测金属导体间阻值的变化来判断并在温度超过预设值时发出报警信号。

1.3产品应用列举

(1) 电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等。

(2) 电力设施：配电装置、开关设备、变压器、电抗器等。

(3) 油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等。

(4) 皮带传输设施：运煤、运料皮带、自动化生产线。

1.4产品特点

(1) 在安全温度范围内探测器报警后不损坏感温电缆，感温电缆可重复使用。

(2) 探测器抗干扰能力强，采用良好的接地措施、隔离检测以及抗干扰技术。

(3) 电路板配有火警、故障及复位按钮，方便做相应测试及复位操作。

(4) 信号处理器具有多种监测功能，除正常的火警外，还可以监测感温电缆的开/短路故障。

(5) 信号处理器外壳采用背板式安装，安装方便快捷。
