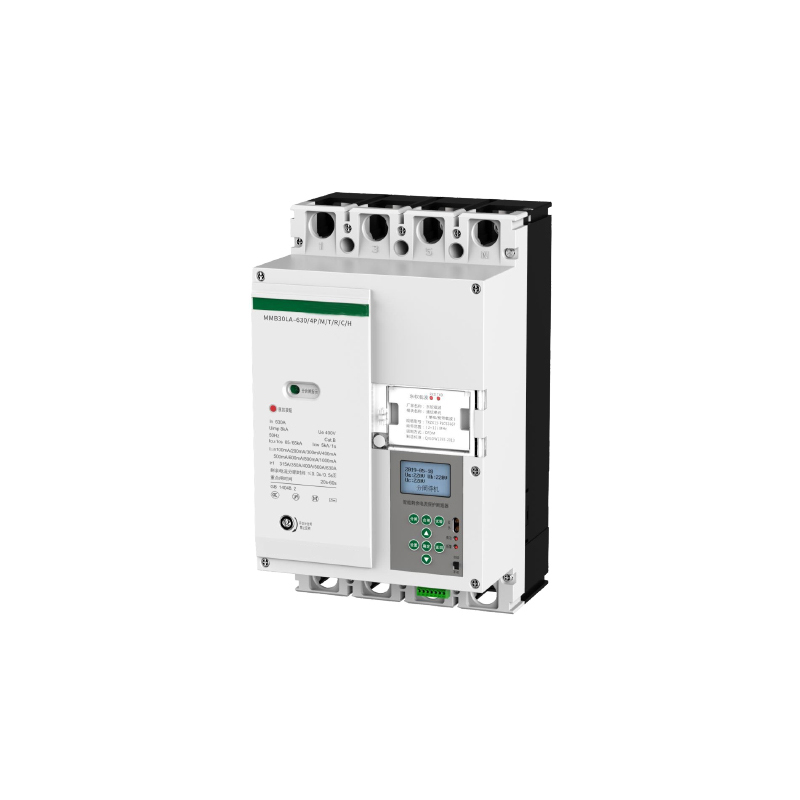

一、适用范围

电子式剩余电流断路器的额定绝缘电压为1000V，适用于交流50Hz，额定电压400V，额定电流至800A的配电网络。用于提供间接接触保护；防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；并可用来分配电能和保护线路的过载和短路；对线路的过压、欠压、缺相具有保护功能。

产品符合以下标准：

GB14048.2-2008《低压开关设备和控制设备》；

GB13955-2005《剩余电流动作保护装置安装和运行》；

GB/T22710-2008《低压断路器用电子式控制器》；

二、主要功能和特点

采用高性能32位ARM微处理器，实时进行信号处理和智能控制；

液晶中/英文显示，人机界面友好，操作简便；

剩余电流（漏电）保护，剩余电流档位可在线整定，具有重合闸功能；

实时监测跟踪线路剩余电流，自动调节档位，保证产品的投运率和可靠性；

长延时、短延时和瞬时三段保护，采用电子式脱扣，与电源电压无关；

具有高分断能力，保证线路短路保护的可靠性；

过压保护，欠压保护，缺相保护,缺零保护；保护功能及参数可在线设置；

线路剩余电流、三相电源电压、负荷电流实时显示；有功功率，无功功率，视在功率，功率因素等参数实时监测；

跳闸类型（剩余电流、闭锁、过载、欠压、过压、缺相、断零等）识别、显示，并可存储、查询、删除。支持遥信、遥测、遥控、遥调四遥功能，HPLC可拔插模块及微功率蓝牙无线通讯；

0.05In-1.2In计量可达1.0级，进线端接线排温度实时监测（可选配）；

三相有功电量累计，时控、费控等模式可选，应用更佳灵活；

支持DL/T645协议及Modbus协议，并自动识别，支持在线远程升级，便于维护升级；

精度等级：电流、电压精度最高可达0.5S；有功、无功精度最高可达1级，剩余电流最高可达2级。

三、使用环境

安装场所应无导电粉尘，无腐蚀性气体，无易燃易爆气体，无雨雪侵袭；

海拔高度≯2000m；

环境温度-5℃～+40℃，日平均最高温度≤+35℃；

相对湿度≤50%（环境温度为+40℃时）；

安装场所的外磁场在任何方向的磁场强度都不超过地磁场的5倍；

安装位置应通风散热条件良好；

在需要使用HPLC（宽带载波）通讯时，务必保证所有通讯设备在一个变压器下工作。

四、主要技术参数

机械加电子控制大型塑壳断路器

设计序号(漏电重合闸)

带有漏电保护

版本号

壳架等级电流

开关极数:4P 表示4极，可省略。

带计量

带测温

漏电重合闸

液晶显示屏

H:表示高分断;无:表示普通型

无:左零;2:右零
